滾珠絲杠副的修復方法
下面簡要介紹滾珠絲杠副幾種缺陷的修復方法。

1．滾珠不均勻磨損或出現表面疲勞損傷

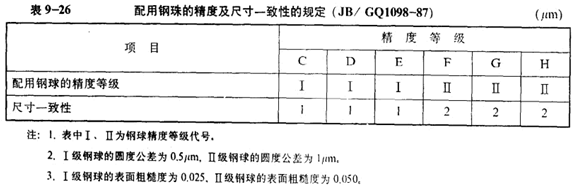

當發現滾珠不均勻磨損或少數滾珠表面產生接觸疲勞損傷時，應更換全部滾珠。其方法是按要求的規格及精度等級購入2～3倍數量的滾珠，用測微計對全部滾珠進行測量，并按測量結果分組，然后選擇尺寸和形狀公差均在允許范圍內的滾珠，進行裝配和預緊調整。滾珠的精度及尺寸的一致性應符合表9-26的規定。

絲杠、螺母的滾道喪失精度
滾珠絲杠、螺母(主要是絲杠)的螺旋滾道因磨損嚴重而喪失精度時，通常需通過修磨滾道才能恢復精度。絲杠和螺母應同時修磨，修磨后更換全部滾珠，裝配后進行預緊調整。在修磨前應對螺紋滾道法向截面的牙型參數進行修正計算。

不管是單圓弧或雙圓弧滾道的滾動絲杠副，修磨后通常都采用雙螺母結構，以利于消除軸向間隙和預緊。由于修磨后滾道圓弧半徑尺增大，因而R／rb比值也隨之增大，其承載能力有所下降。接觸角儀也比原來有所加大，因此在相同的軸向負荷下，將產生較大的徑向負荷，使擠壓滾珠的壓力加大，從而降低絲杠的壽命，對此應引起注意。

3．滾道表面疲勞點蝕
對滾道表面有輕微疲勞點蝕或腐蝕的絲杠，可考慮修磨滾道恢復精度，對疲勞損傷嚴重的絲杠副必須更換。
