如何對SIEMENS 810T/M系統的NC數據進行備份?
??? 系統的機床數據支持?jǐn)?shù)控機床的運行，如果系統數據丟失，系統將不會正常工作，會造死成機。出現這種現象時，應將數據通過系統的RS 232C (V24)異步通信接口將程序、數據輸入到系統存儲器內，為實現這種操作使用西門子專用編程器或者通用計算機作為傳輸工具·使用通用計算機時。可采用SIEMENS V24專用軟件PCIN來傳輸數據，PLC程序也可使用SIEMENS專用STEPS編輯軟件送入.所以，要有數控機床磁盤數據備份，如果廠家沒有提供備份，也可通過上述辦法自己將數據傳物出來，制作備份，需要備份的有下列文件:

①NC機床數據(%TEAI )
②PLC機床數據(%TEA2
③PLC梯形圖(%PCA):
④PLC報苦文本(%PCP)
⑤設定數據(%SEA):
⑥R參數(%RPA):
⑦零點補償(%ZOA);
⑧刀具補償(%TOA):
⑨主程序(%MAP)
⑩子程序(%SPF)。

?? 為了防止系統由于后備電池沒電或者模塊損壞造成的系統數據丟失，必須把用戶數據進行備份.備份方法之一就是把數據從數控系統中傳入計算機.之后作為電子文件進行保存.出現問題后，用計算機再把備份文件傳回。

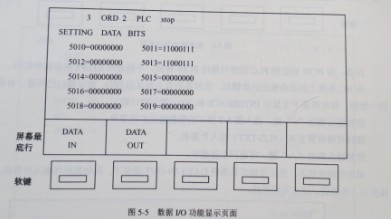

SIEMENS 810T/M系統報替文本和PLC程序的向外傳輸。，只能在系統初始化菜單中進行，另外在初始化菜單中還可以傳輸機床數據、設定數據和PLC數據。在通電之前把通信電纜一頭插到系統集成面板上的通信接口上:另一頭插到計算機COM1口上.數控系統通電，并使系統進入初始化菜單，按DATA IN-OUT下面的軟鍵，在屏幕上出現設定數據頁面如圖5-5所示。

通常把通信設定致?lián)O(shè)定成圖5-5屏幕上所示的致?lián)?即把通信口1設置成數據通信口。

在計算機一側啟動PCIN軟件，設置通信參數如下:
COM NUMBER 1
BAURATE: 9600(波特率)
PARITY: EVEN(奇偶校驗:偶校驗)
2: STOPBIT(停止位)
7: DATABIT(數據位)
BINFILE: OFF
然后按NC系統集成面板上DATA OUT下面的軟鍵，進入數據輸出菜單，屏幕顯示如圖5-6所示。
在按屏幕Interface No.for data out右側的方框輸入1，即選擇通信口1。

在音算機側PCIN軟件的DATA-IN(數據輸入)菜單下，輸入相應的文件名，在NC側按相應的軟健，即可把機床數據(NC-MD)、PLC數據(PLC-MD)、PLC程序(PLC-PRG)逐一傳入計算機。如里右UMS數據.也可傳回計算機保存。
