SIEMENS 840D系統NCU模塊上的指示燈與開關有什么含義和功能?

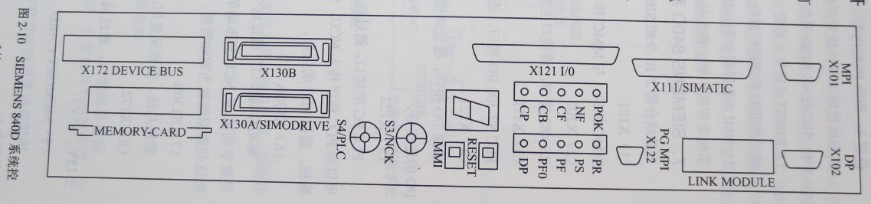

下面參考圖2-10介紹SIEMENS 840D系統NCU模塊上指示燈和開關的功能和含義。

(1)指示燈含義
1) NCK狀態指示燈
??? NCU模塊上左面一組5個燈指示NCK的狀態，具體含義如下:
??? POK:電源提供的電壓在允許的范圍內(綠燈)，NCK工作電壓正常時亮，否則不亮;
??? NF:? NCK故障監控?zé)?紅色)，正常時不亮，NCK有故障時亮;
??? CF:? COM故障監控?zé)?紅色)，正常時不亮，有故障時亮;
??? CB:? OPI接口有數據傳輸時閃亮(黃色)，閃亮?xí)r說明有數據傳輸:
??? CP:? MPi接口有數據傳輸時閃亮(黃色)，閃亮?xí)r說明有數據傳輸。

2) PLC狀態指示燈
NCU模塊上右面一組5個燈指示PLC的狀態，具體含義如下:
PR:? PLC運行狀態指示燈(綠燈)，正常工作時亮;
PS:? PLC停機狀態指示燈(紅燈)，正常時不亮，PLC停止時亮;
PF:? PLC故障指示燈(紅燈)，正常時不亮，PLC出現故障時亮:
PFO: PLC強制狀態指示燈‘正常時不亮;
DP:正常時不亮，指示沒有PROFIBUS DP配置或沒有故障;亮?xí)r指示故障。

(2) S3開關(NCK啟動開關)的功能
位置0:運行狀態;
位置1:清除NCK內存;
正常運行時要放置在0位。

(3) S4開關(PLC運行模式開關)的功能
位置0: PLC運行/編程模式;
位置1:PLC運行模式;
位置2: PLC停機模式;
位置3:清除PLC內存:
正常運行時該開關放置在位置Io

(4) SIEMENS 840D系統NCU模塊上按鈕的功能
1)RESET(復位)按鈕
按此按鈕對系統進行復位。
2) NMI(非屏蔽中斷)按鈕
系統非屏蔽中斷，按此按鈕完成NCK的熱啟動。

?
