滾珠絲杠百科

滾珠絲杠螺母副類型選擇

(一)主要種類滾珠絲杠螺母副由專門工廠制造，當類別、型號選定和校核后，可以外購。

滾珠絲杠副的類別主要從三個方面考慮：循環方式、循環列數與圈數、預緊方式。

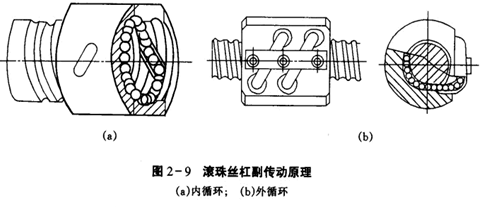

鋼珠在絲杠與螺母之問的滾動是一個循環閉路。根據回珠方式，可分為兩類：內循環，回珠器處在螺母之內，圖2-9(a)；外循環，插管式回珠器位于螺母之外，圖2-9(b)。

鋼珠每一個循環閉路稱為列。每個滾珠循環閉路內所含導程數稱為圈數。內循環滾珠絲杠副的每個螺母有2列，3列，4列，5列等幾種，每列只有一圈。外循環每列有1．5圈，2．5圈，3．5圈等幾種，剩下的半圈作回珠。外循環滾珠絲杠副的每個螺母有1列2．5圈，1列3．5圈，2列1．5圈，2列2．5圈等，種類較多。

為了消除間隙和提高滾珠絲杠副的剛度，可以預加載荷，使它在過盈的條件下工作，稱為預緊。常用的滾珠絲杠副預緊方法有(表2—3)：雙螺母墊片式預緊、雙螺母螺紋式預緊、雙螺母齒差式預緊等。預緊后的剛度可提高到為無預緊時的2倍。但是，預加載荷過大，將使壽命下降和摩擦力矩加大。通常，滾珠絲杠在出廠時，就已經由制造廠調好預加載荷，并且預加載荷往往與絲杠副的額定動載荷有一定的比例關系。
