滾珠絲杠螺母副的制動方式
滾珠絲杠螺母副的制動方式
? 由于滾珠絲杠螺母副的傳動效率高，無自鎖作用(特別是滾珠絲杠處于垂直傳動時)，為防止自重下降，因此必須裝有制動裝置。

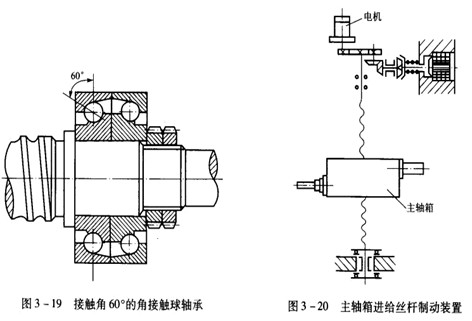

如圖3-20所示為數控臥式鏜床主軸箱進給絲桿制動示意圖。制動裝置的工作過程：機床工作時，電磁鐵通電，使摩擦離合器脫開。運動由步進電動機經減速齒輪傳給絲杠，使主軸箱上下移動。當加工完畢，或中間停車時，步進電動機和電磁鐵同時斷電，借壓力彈簧作用合上摩擦離合器，使絲杠不能傳動，主軸箱便不會下落。
另外，其他的制動方式還有：
①用具有剎車作用的制動電動機。
②在傳動鏈中配置逆轉效率低的高速比系列，如齒輪、蝸桿減速器等，此法是靠磨損損失達到制動目的，故不經濟。
③采用韶披離合器．
